Genauigkeit forensischer Scans
„Genau bis 0,1 mm“ ist eine wahre Aussage über ein Gerät unter angegebenen Bedingungen. Was sie für Ihre Messung bedeutet, hängt von Entfernung, Registrierung und davon ab, wie Sie sie verifiziert haben.
Diese Seite handelt davon, den Wert richtig zu lesen – damit er hält, wenn Sie ihn zitieren.
Keine sensiblen Falldetails erforderlich.

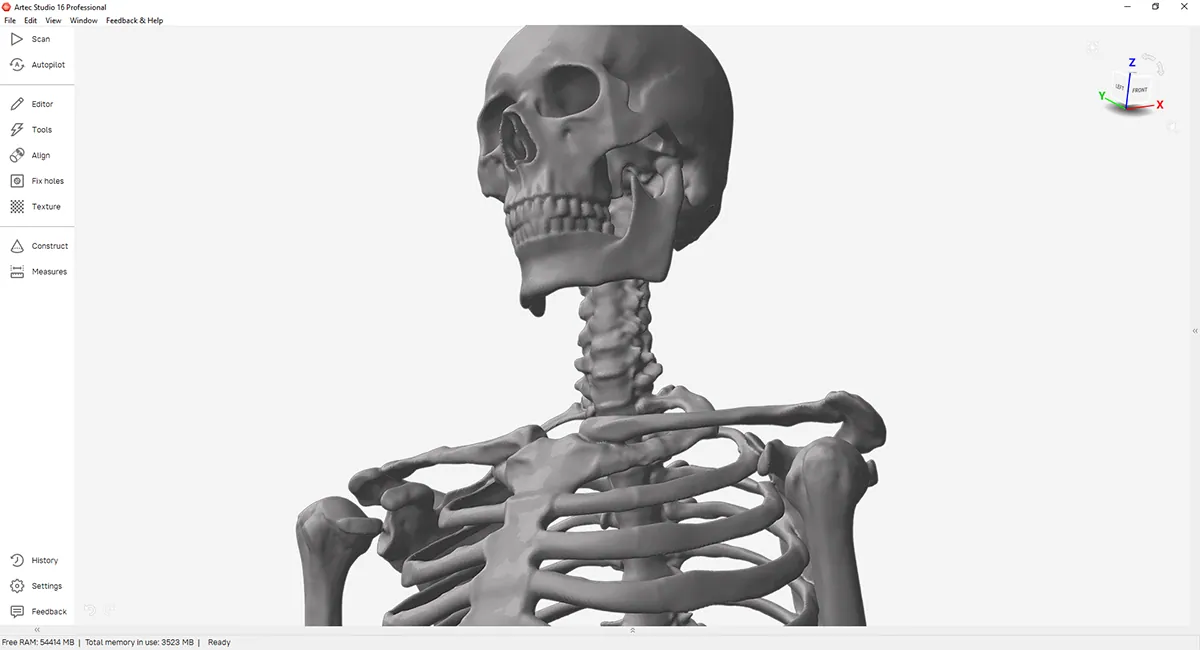

Was bedeutet der Genauigkeitswert eines 3D-Scanners?
Punktgenauigkeit ist, wie nah ein gemessener Punkt unter angegebenen Bedingungen am wahren Wert liegt; Auflösung ist das kleinste aufgelöste Detail; Genauigkeit über die Distanz und Registrierungsfehler kommen an einem echten Tatort hinzu. Lesen Sie alle vier, in der Entfernung, in der Sie arbeiten.
PunktgenauigkeitWie nah ein gemessener Punkt am wahren Wert liegt – z. B. 0,05 mm (Spider II), 0,1 mm (Leo).
AuflösungDas kleinste aufgelöste Detail – z. B. 0,1 mm (Spider II), 0,2 mm (Leo).
Genauigkeit über die DistanzWie der Fehler über ein großes Objekt oder einen Tatort wächst – angegeben pro Meter oder in einer Entfernung.
RegistrierungsfehlerWas das Ausrichten mehrerer Scans hinzufügt; von der Software gemeldet, von Ihnen protokolliert.
Vier Zahlen und die Entfernung, in der jede gemessen wurde
Eine Scanner-Spezifikation trägt mindestens zwei Werte. Die Punktgenauigkeit – wie nah ein einzelner gemessener Punkt an seiner wahren Position liegt – ist der üblicherweise zitierte: Artec Spider II gibt bis zu 0,05 mm an, Leo bis zu 0,1 mm, Micro II 0,005 mm. Die Auflösung ist etwas anderes: das kleinste Merkmal, das der Scanner unterscheidet, 0,1 mm bei Spider II und 0,2 mm bei Leo. Ein Genauigkeitswert von 0,1 mm bedeutet nicht, dass Merkmale von 0,1 mm aufgelöst werden.
Bei einem Stativscanner kommt der Wert mit einer Entfernung. Artec Ray II gibt 1,9 mm Genauigkeit bei 10 Metern und 5,3 mm bei 40 an, mit 0,4 mm Distanzrauschen bei 10 Metern; eine Messung über einen 30 Meter großen Tatort ist keine 1,9-mm-Messung. Bei einem Handscanner, der ein großes Objekt abdeckt, beschreibt die Genauigkeit über die Distanz – Artec Leo gibt bis zu 0,1 mm + 0,3 mm/m an –, wie sich der Fehler über das Objekt summiert. Dann die Registrierung: das Ausrichten mehrerer Scans fügt einen Fehler hinzu, den die Software meldet und den die Einheit mit dem Projekt protokollieren sollte.
Schließlich die Verifizierung. Ein angegebener Wert ist der des Herstellers; die eigene Prüfung gegen eine bekannte Distanz der Einheit – ein Referenzobjekt, ein Maßband auf dem Boden – macht daraus einen Wert, den Sie für diesen Tatort an diesem Tag verteidigen können.
Wie man einen Genauigkeitswert liest – und verifiziert
Fünf Prüfungen, die eine Spezifikation in eine Zahl verwandeln, die Sie zitieren können.
- 1. Genauigkeit von Auflösung trennenPunktgenauigkeit und Auflösung sind unterschiedliche Werte; zitieren Sie jeden als das, was er ist.
- 2. Die Entfernung mitlesenEin Stativwert gilt in einer angegebenen Entfernung; lesen Sie ihn für die Entfernung, in der Sie gearbeitet haben.
3. Genauigkeit über die Distanz hinzurechnenBei großen Objekten summiert sich der Fehler; der Wert pro Meter sagt Ihnen, wie stark.- 4. Registrierungsfehler protokollierenDie Software meldet ihn nach der Ausrichtung; er gehört in die Projektdokumentation.
5. Am Tatort verifizierenEine bekannte Distanz im Modell messen und das Ergebnis protokollieren.
Welcher Scanner für diese Arbeit
Die Werte pro Gerät, in der Entfernung und im Maßstab, für die sie jeweils angegeben wurden.
Artec Spider II
- Am besten für
- Feindetail auf Armlänge
- 3D-Punktgenauigkeit
- Bis zu 0,05 mm
- 3D-Auflösung
- Bis zu 0,1 mm
- Lichtquelle
- Blaues strukturiertes Licht, keine Marker auf der Oberfläche
- Mobilität
- Handgeführt, mit Laptop verbunden
Bis zu 0,05 mm Punktgenauigkeit und 0,1 mm Auflösung – der Wert hinter Vergleichen von Werkzeugspuren, Wunden und Knochen.
Artec Leo
- Am besten für
- Körper, Fahrzeuge, Spuren in ihrer Lage
- 3D-Punktgenauigkeit
- Bis zu 0,1 mm
- 3D-Auflösung
- Bis zu 0,2 mm
- Erfassen
- Kabellos, Display und Verarbeitung integriert
- Erfassungsgeschwindigkeit
- 35 Millionen Punkte pro Sekunde
Bis zu 0,1 mm Punktgenauigkeit und 0,2 mm Auflösung, mit einer Genauigkeit über die Distanz von bis zu 0,1 mm + 0,3 mm/m bei großen Objekten.
Artec Ray II
- Am besten für
- Tatorte vom Stativ
- Genauigkeit
- 1,9 mm bei 10 m
- Reichweite
- 0,5–130 m
- Scanzeit
- Etwa 1,7 Minuten für einen vollständigen Kuppelscan
- Mobilität
- Kabellos, auf Stativ
- Bei 40 m
- 5,3 mm Genauigkeit
- Distanzrauschen
- 0,4 mm bei 10 m
1,9 mm bei 10 m, 5,3 mm bei 40 m, 0,4 mm Distanzrauschen bei 10 m. Lesen Sie den Wert für Ihre Arbeitsentfernung.
Artec Micro II
- Am besten für
- Kleine Objekte am Labortisch
- 3D-Punktgenauigkeit
- Bis zu 0,005 mm
- 3D-Auflösung
- Bis zu 0,04 mm
- Erfassen
- Desktop, vollautomatischer Drehteller
- Objektgröße
- Bis zu 200 × 200 × 150 mm
0,005 mm Punktgenauigkeit und 0,04 mm Auflösung auf einem automatischen Drehteller – der feinste Wert der Produktreihe.
Sehen Sie die angegebene Genauigkeit an einem zertifizierten Referenzobjekt verifiziert – buchen Sie eine Demo für Ihre Einheit.
Demo buchenFragen aus der Praxis
Ist 0,1 mm Genauigkeit dasselbe wie 0,1 mm Auflösung?
Nein. Genauigkeit ist, wie nah ein gemessener Punkt am wahren Wert liegt; Auflösung ist das kleinste unterscheidbare Detail. Leo gibt 0,1 mm Genauigkeit und 0,2 mm Auflösung an; Spider II 0,05 mm und 0,1 mm.
Warum gibt Ray II die Genauigkeit bei 10 Metern an?
Weil die Genauigkeit eines Laserscanners mit der Entfernung variiert. Artec gibt 1,9 mm bei 10 m und 5,3 mm bei 40 m an, damit Sie den Wert für die Entfernung lesen können, in der Sie tatsächlich gearbeitet haben.
Wie verifizieren wir die Genauigkeit in einem Fall?
Messen Sie eine bekannte Distanz im Modell – einen Referenzmaßstab, ein markiertes Maßband – und protokollieren Sie das Ergebnis mit dem Projekt neben dem Registrierungsfehler.
Wie wird die Genauigkeit vor Gericht angegeben?
Als Herstellerangabe unter ihren angegebenen Bedingungen, plus die eigene Verifizierung der Einheit für diesen Tatort. Beides gehört zur Dokumentation.
