I migliori scanner 3D per le scene del crimine e le indagini forensi, compito per compito

La scelta di uno scanner 3D per il lavoro forense parte dal lavoro, non dallo scanner. Una scena del crimine ha due scale contemporaneamente: la stanza, dove contano le posizioni e le distanze tra gli oggetti, e le tracce, dove un'impronta di calzatura o una traccia di utensile è profonda una frazione di millimetro. Corpi, veicoli e reperti di laboratorio aggiungono esigenze proprie.

Questa guida spiega che cos'è uno scanner 3D per la scena del crimine, i sei fattori che decidono quale sia adatto e lo scanner Artec le cui specifiche corrispondono a ogni compito forense, con i limiti indicati accanto ai punti di forza.

Che cos'è uno scanner 3D per la scena del crimine?

Uno scanner 3D per la scena del crimine è un dispositivo che registra la forma di una scena o di un oggetto come milioni di punti misurati, di solito a colori, così la scena si può misurare, osservare da qualsiasi angolazione e presentare anche molto tempo dopo il suo rilascio. Nel lavoro forense se ne usano due tipi: gli scanner laser terrestri, che registrano una stanza o una scena all'aperto da un treppiede, e gli scanner a luce strutturata palmari o da tavolo, che registrano corpi, veicoli e singoli reperti con un dettaglio più fine.

Uno scanner laser misura la distanza cronometrando un impulso laser; uno scanner a luce strutturata proietta un pattern luminoso e legge come la superficie lo deforma. Entrambi producono una nuvola di punti o una mesh che un software come Artec Studio trasforma in un modello misurabile ed esporta in formati aperti come E57, OBJ e PLY.

Nell'ordine del lavoro su una scena, la scansione fa parte della registrazione della scena prima che si sposti qualsiasi cosa; le 7 S del sopralluogo sulla scena del crimine mostrano dove si colloca.

Come scegliere uno scanner 3D forense: i sei fattori decisivi

• Portata e scala. Una stanza o una strada richiedono uno scanner che misuri decine di metri da un treppiede; un'impronta di calzatura ne richiede uno che lavori a 20-30 centimetri dalla superficie.
• Precisione e risoluzione, a una distanza dichiarata. La precisione è quanto ogni punto misurato è vicino alla sua posizione reale; la risoluzione è la spaziatura più fine che il modello può mostrare. La precisione di uno scanner a lungo raggio è indicata a una distanza (Ray II: 1,9 mm a 10 m), quella di un palmare cresce con le dimensioni dell'oggetto (Leo: 0,1 mm + 0,3 mm/m). Come leggere un valore di precisione spiega la differenza.
• Colore e luce. Macchie di sangue, segni di bruciatura ed ecchimosi sono colore, non forma. Gli scanner palmari hanno una propria illuminazione; uno scanner laser misura la geometria al buio, ma le sue fotocamere a colori richiedono luce sulla scena.
• Contatto e preparazione. Gli scanner ottici non toccano le tracce. Alcuni raggiungono la massima precisione con target di riferimento collocati vicino all'oggetto, una questione che riguarda la tua procedura di gestione delle tracce. Le superfici molto scure, lucide o trasparenti sono difficili per qualsiasi scanner ottico; il vetro richiede uno spray per scansione.
• Portabilità e alimentazione. Una scena può essere priva di corrente e di spazio per un portatile. Uno scanner completamente autonomo, uno wireless e uno collegato via cavo cambiano ciascuno il modo in cui una squadra lavora sulla scena.
• Dati, software e validazione. In tribunale una scansione è utile solo quanto la documentazione che la sostiene: formati aperti per la controparte, un flusso di lavoro documentato e uno studio di validazione rispetto a criteri di accettazione fissati dalla tua unità.

Il miglior scanner 3D per ogni compito forense

Ogni scelta qui sotto è lo scanner Artec le cui specifiche corrispondono al compito. Per un'unità che si attrezza da zero, uno scanner per scene e un palmare polivalente coprono entrambe le scale di una scena; gli altri rispondono a casi più specifici.

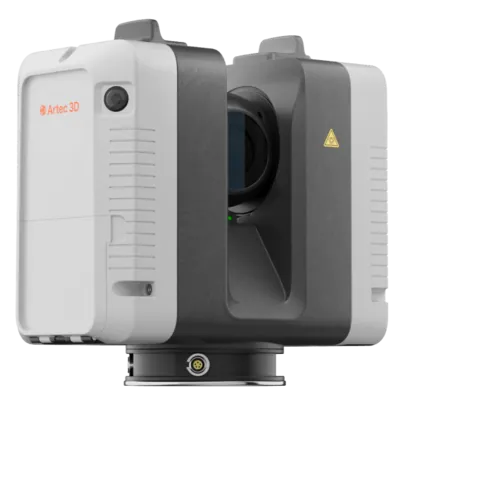

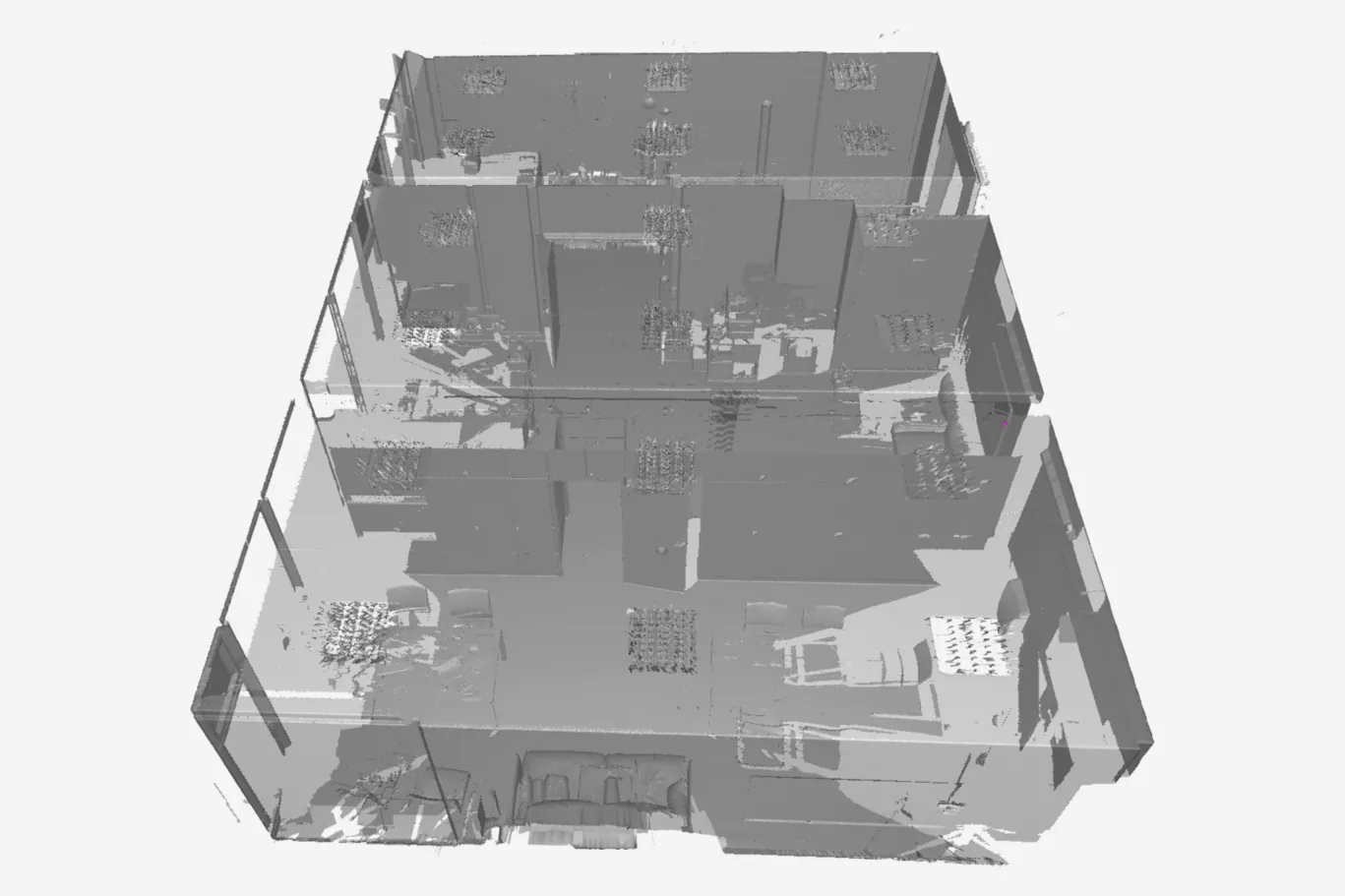

Ray II è uno scanner laser su treppiede. Da ogni posizione registra un campo di 360° × 300° fino a 130 metri, con precisione di 1,9 mm a 10 metri, in circa 1,7 minuti per posizione (2,7 con il colore). Una stanza richiede di solito due o tre posizioni, perché mobili, porte e pilastri non nascondano nulla, e le posizioni vengono registrate in un'unica nuvola di punti. Il suo laser misura la geometria di giorno o di notte; le sue fotocamere a colori da 36 MP richiedono luce sulla scena. Ha un grado di protezione IP54 per il lavoro all'aperto. Vedi come si registra una scena in scansione 3D della scena del crimine.

Ideale per stanze, edifici, strade e scene di incidenti, traiettorie dei proiettili e linee di vista attraverso una scena. Non per il dettaglio fine di un singolo reperto: la sua risoluzione si imposta in millimetri a 10 metri (3, 6 o 12 mm).

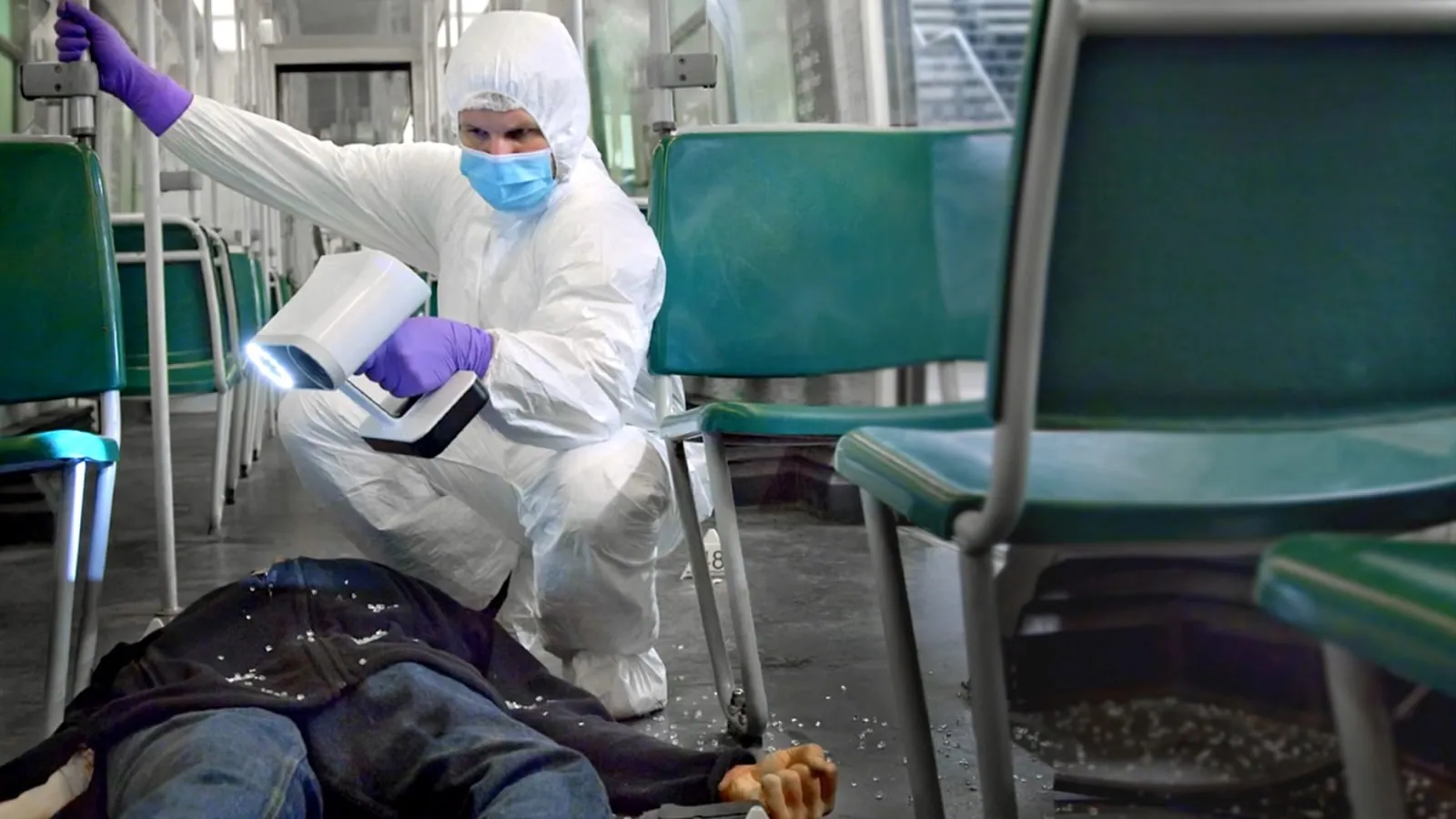

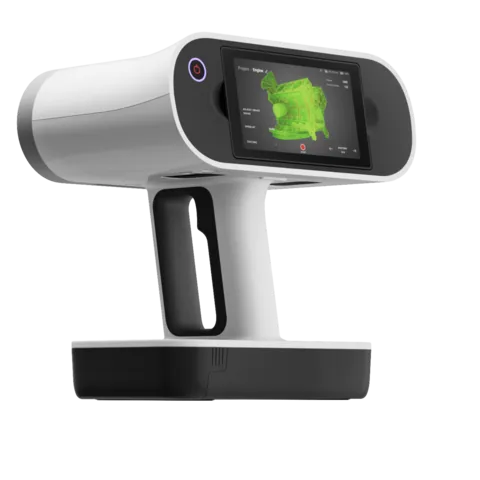

Leo è uno scanner palmare wireless con touchscreen da 5,5 pollici, batteria e 512 GB di memoria propri, quindi non richiede alcun computer sulla scena. Registra con precisione fino a 0,1 mm e risoluzione fino a 0,2 mm, fino a 35 milioni di punti al secondo in HD Mode, che aiuta sulle superfici nere e lucide; il vetro richiede uno spray per scansione. In un'esercitazione della polizia olandese, un manichino e l'ambiente circostante sono stati scansionati in 5 minuti. Origin Forensics ha riferito che ispezioni di veicoli che richiedevano tre-quattro ore con uno scanner laser su treppiede ne richiedevano meno di una con Leo.

Ideale per corpi sulla scena, veicoli dentro e fuori, stanze nel dettaglio e oggetti troppo grandi per uno scanner da tavolo.

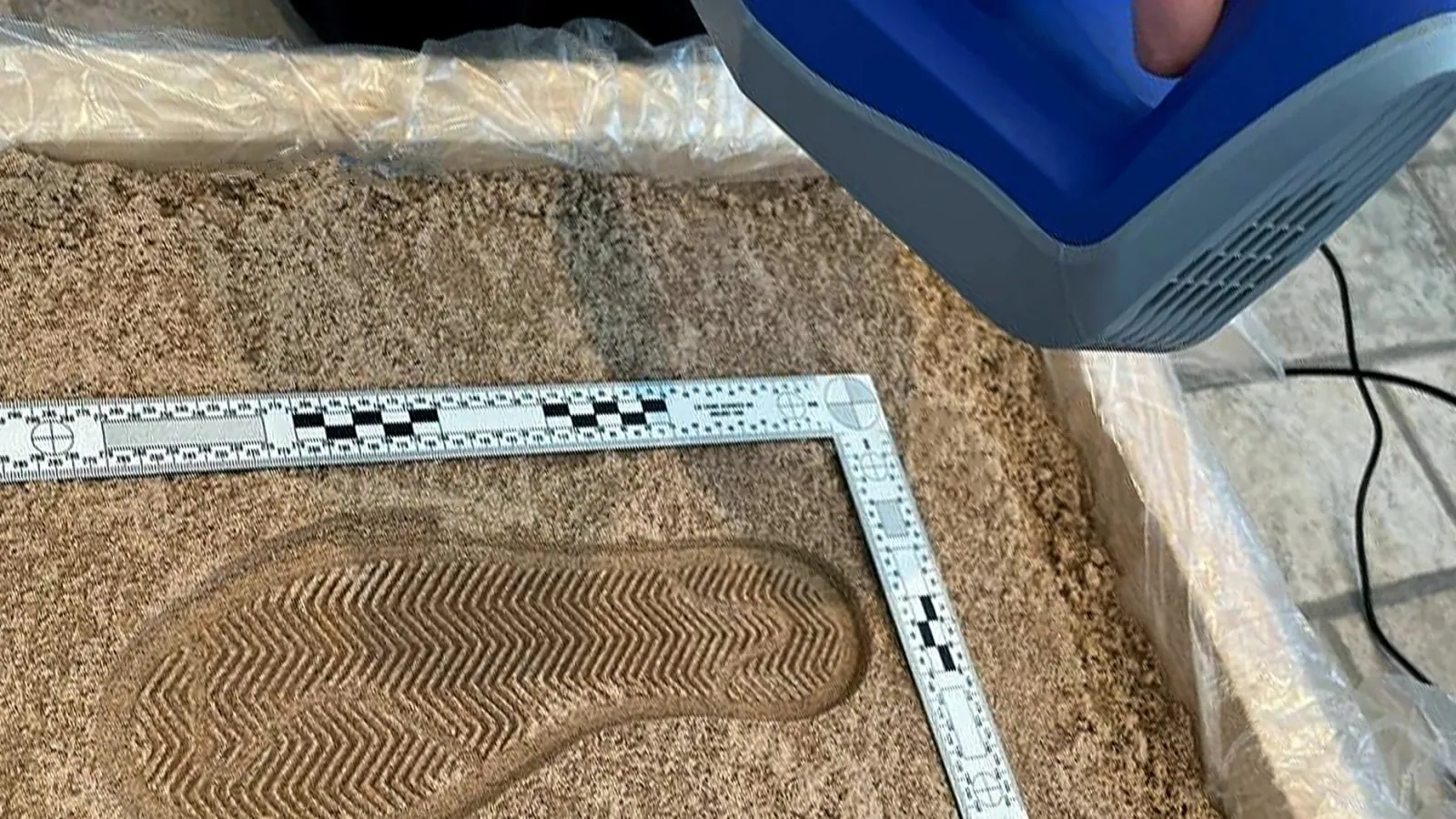

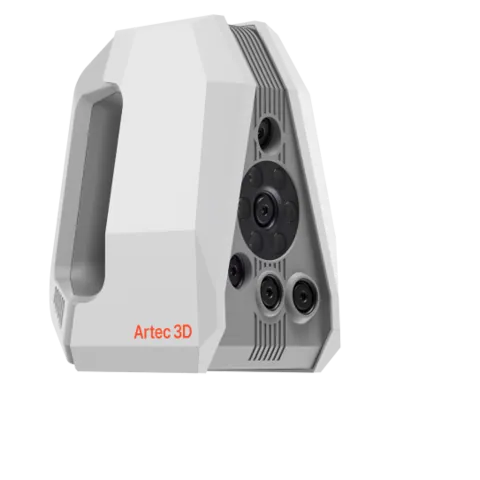

Spider II registra oggetti e superfici di piccole e medie dimensioni con precisione di 0,05 mm e risoluzione di 0,05 mm, con texture a colori da 5 MP, lavorando a 19-30 centimetri dalla superficie e collegato a un portatile. È la classe di dettaglio che serve per impronte di calzature, tracce di utensili, lesioni, tracce di sangue e margini di frattura. In uno studio pubblicato, impronte di calzature nel terreno e nella sabbia sono state scansionate con Space Spider di prima generazione in meno di un minuto ciascuna, con il 97% dei punti entro 0,492 mm dal modello di riferimento; vedi impronte di calzatura.

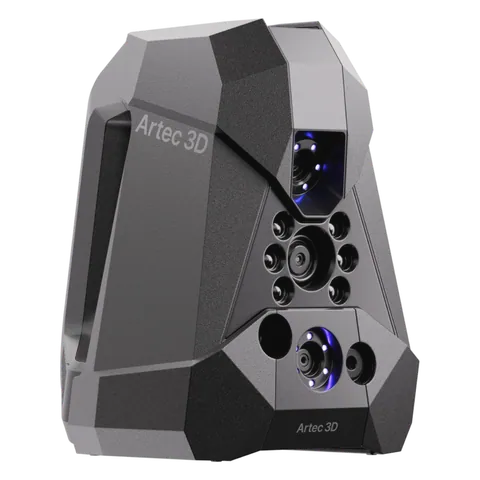

Artec Neo, progettato per ispezioni di grado metrologico, acquisisce allo stesso modo senza target: precisione e risoluzione di 0,05 mm, colore a 5 MP, la stessa distanza di lavoro. Funziona a batteria, con 40-50 minuti di scansione continua e quattro batterie nella confezione, e si collega via Wi-Fi a un computer fino a 6 metri di distanza. Con target di riferimento collocati attorno all'oggetto raggiunge 0,025 mm + 0,035 mm/m, e ogni esemplare viene fornito con il proprio certificato di precisione rilasciato dal laboratorio Artec accreditato ISO/IEC 17025, testato secondo VDI/VDE 2634 Part 3. Neo è nato per l'ispezione industriale; nel lavoro forense trova impiego dove un cavo sulla scena è un problema, o dove una misura deve poggiare su un valore certificato.

Entrambi registrano forma, dimensioni e posizione di una traccia. Il confronto delle striature con un determinato utensile o arma da fuoco si esegue su scala micrometrica, con un microscopio comparatore o un sistema di topografia dedicato. Le lesioni da morso si possono registrare per essere esaminate, ma il confronto dei morsi in sé manca di un fondamento scientifico sufficiente (PCAST, 2016; NIST, 2023).

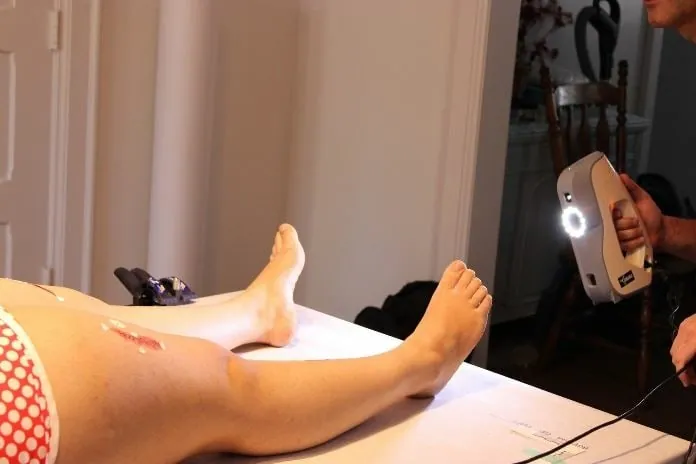

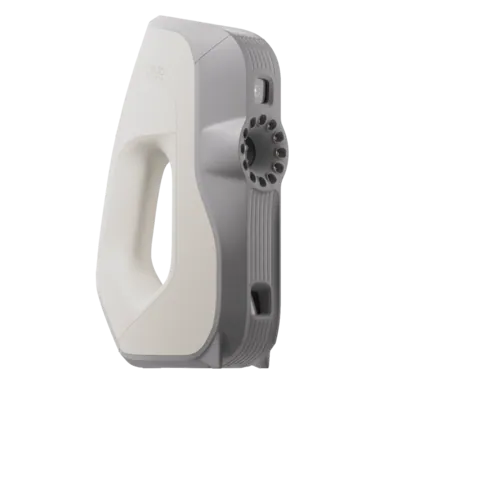

Eva è uno scanner palmare da 0,9 kg collegato a un computer, con precisione fino a 0,1 mm, risoluzione fino a 0,2 mm e colore, e un campo visivo fino a 536 × 371 mm adatto a corpi interi e lesioni estese. In uno studio della University of Toronto, documentare 11 lesioni simulate su un partecipante vivente ha richiesto 26 minuti con Eva contro i 54 di fotografia e misurazione manuale, con l'elaborazione eseguita in seguito; le misure di Eva erano precise quanto quelle manuali, e il modello si poteva misurare lungo la pelle curva. Vedi documentazione autoptica; per una ferita che richiede un dettaglio più fine, Spider II.

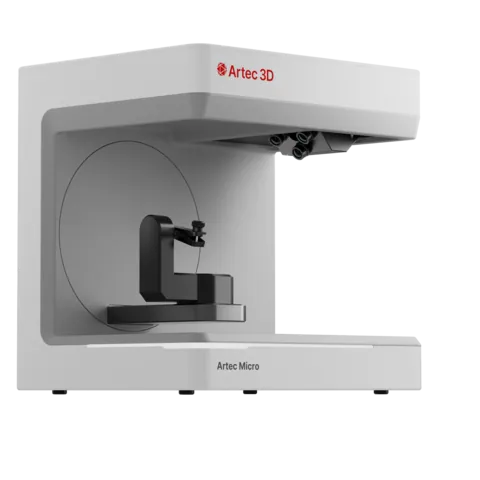

Micro II è uno scanner da tavolo. Il reperto viene fissato su una piattaforma automatizzata e scansionato con precisione fino a 0,005 mm e risoluzione di 0,04 mm, poi capovolto una volta per registrarne il lato inferiore. Accetta reperti fino a 200 × 200 × 150 mm e 2 kg — bossoli, proiettili, frammenti, denti e piccoli utensili — e ne registra la forma per la misura e l'archiviazione. Vedi reperti di piccole dimensioni.

Incidenti e veicoli: Ray II con Leo

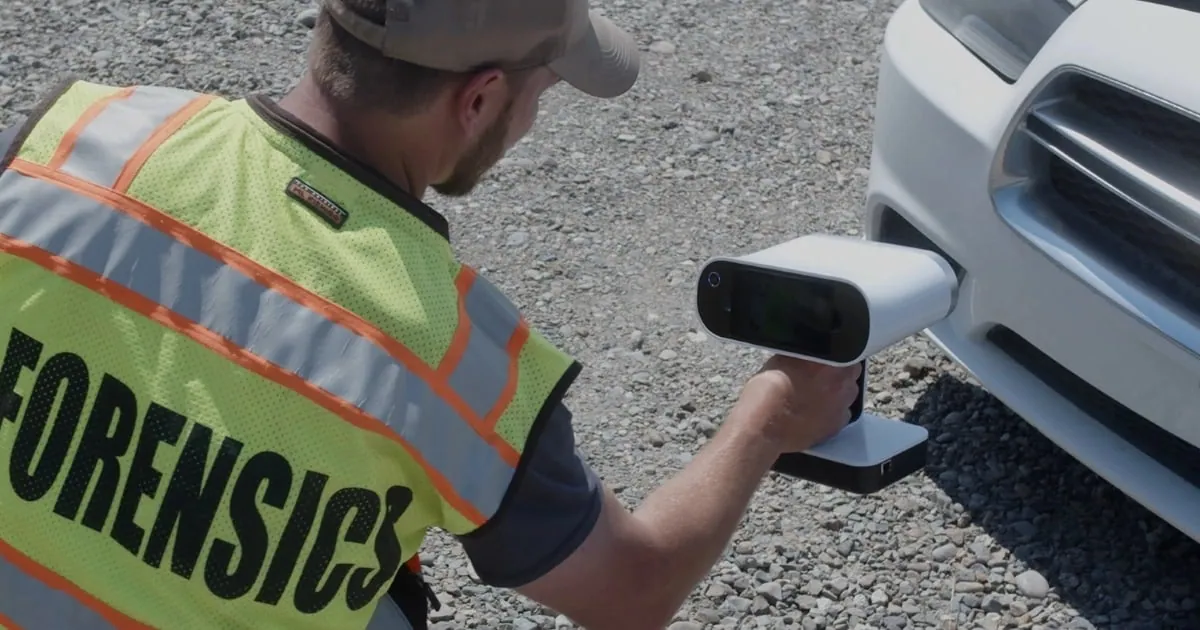

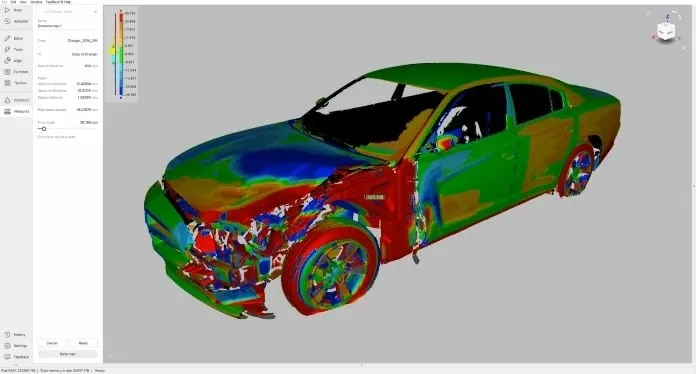

Un incidente ha entrambe le scale. Ray II registra la carreggiata, le posizioni di quiete, le linee di vista e il campo dei detriti; Leo registra i veicoli, dentro e fuori, per deformazione e intrusione. Le tracce di pneumatici sull'asfalto emergono nei dati di intensità e colore del laser anziché come geometria; i solchi sono geometria. Artec consiglia Neo e Leo in coppia: Leo copre rapidamente le grandi superfici, Neo aggiunge il dettaglio dove contano le tolleranze. Vedi scansione di veicoli incidentati.

Quali scanner si usano insieme

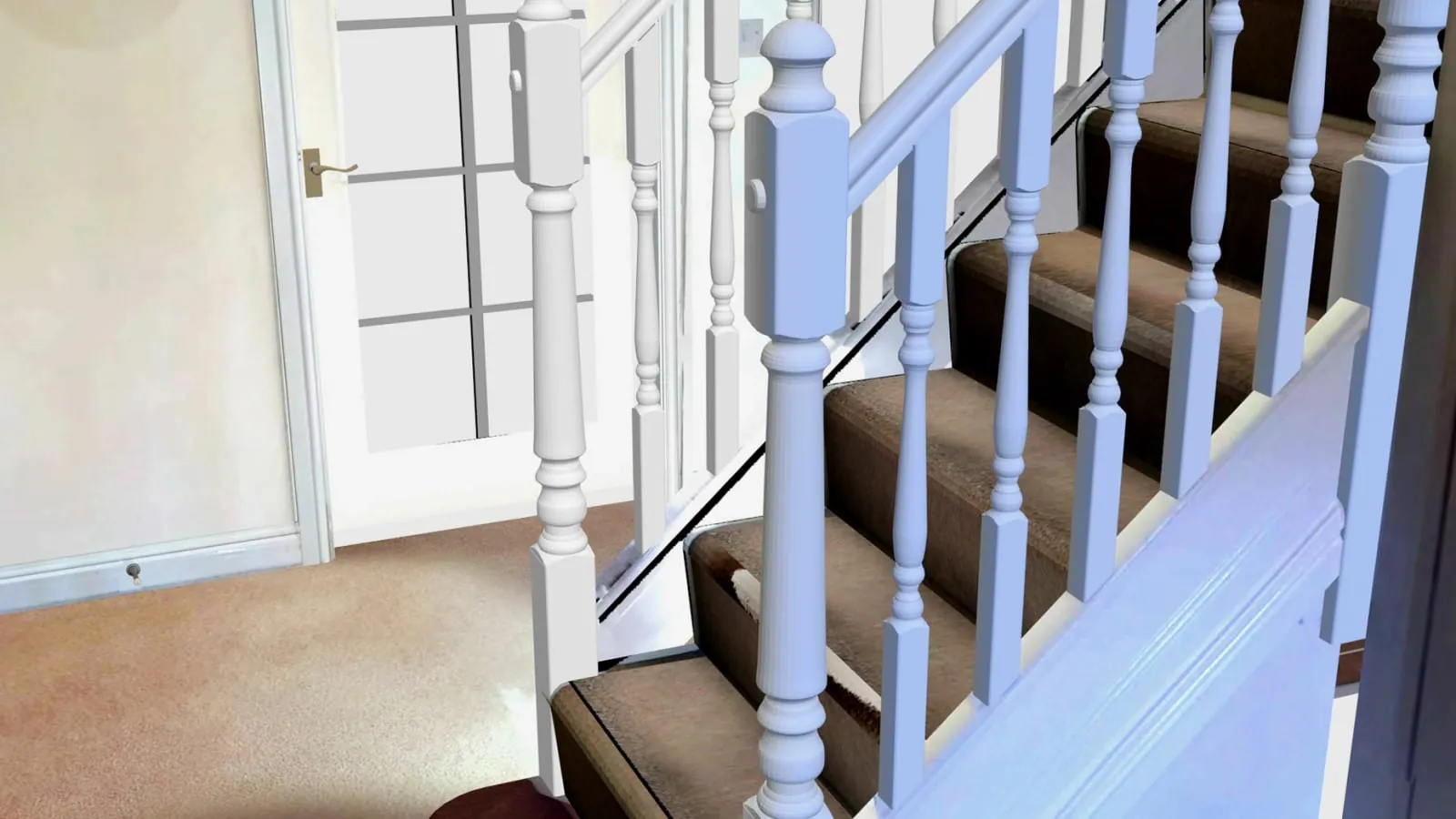

Le scansioni di diversi scanner Artec vengono unite ed elaborate in un unico progetto Artec Studio: la scansione palmare di un corpo o di un foro di proiettile viene registrata nella scansione della stanza, così il dettaglio fine si trova nella sua posizione misurata, entro l'errore di registrazione annotato per il progetto. Vedi il flusso di lavoro con nuvole di punti forensi.

• Ray II con Leo: la scena e il suo dettaglio, sulle scene del crimine e negli incidenti.
• Leo con Spider II o Neo: reperti più grandi e tracce minute nello stesso caso, come una porta e la traccia di utensile sulla sua serratura.
• Spider II o Neo con Micro II: le tracce registrate dove si trovano, poi i piccoli reperti in laboratorio.

Scanner 3D, LiDAR dello smartphone, fotogrammetria o stazione totale?

• LiDAR dello smartphone: per i telefoni non è pubblicata alcuna specifica di precisione, e studi indipendenti riportano errori da pochi millimetri a centimetri a seconda dell'app, della scena e dell'operatore. È uno schizzo o un aiuto per orientarsi; una prova solo con un metodo validato. Vedi scanner professionale o LiDAR da smartphone.
• Stazione totale: più precisa sul singolo punto, a 1-2 mm più qualche ppm, ma registra qualche centinaio di punti dove uno scanner laser registra l'intera superficie. Vedi scanner laser o stazione totale.

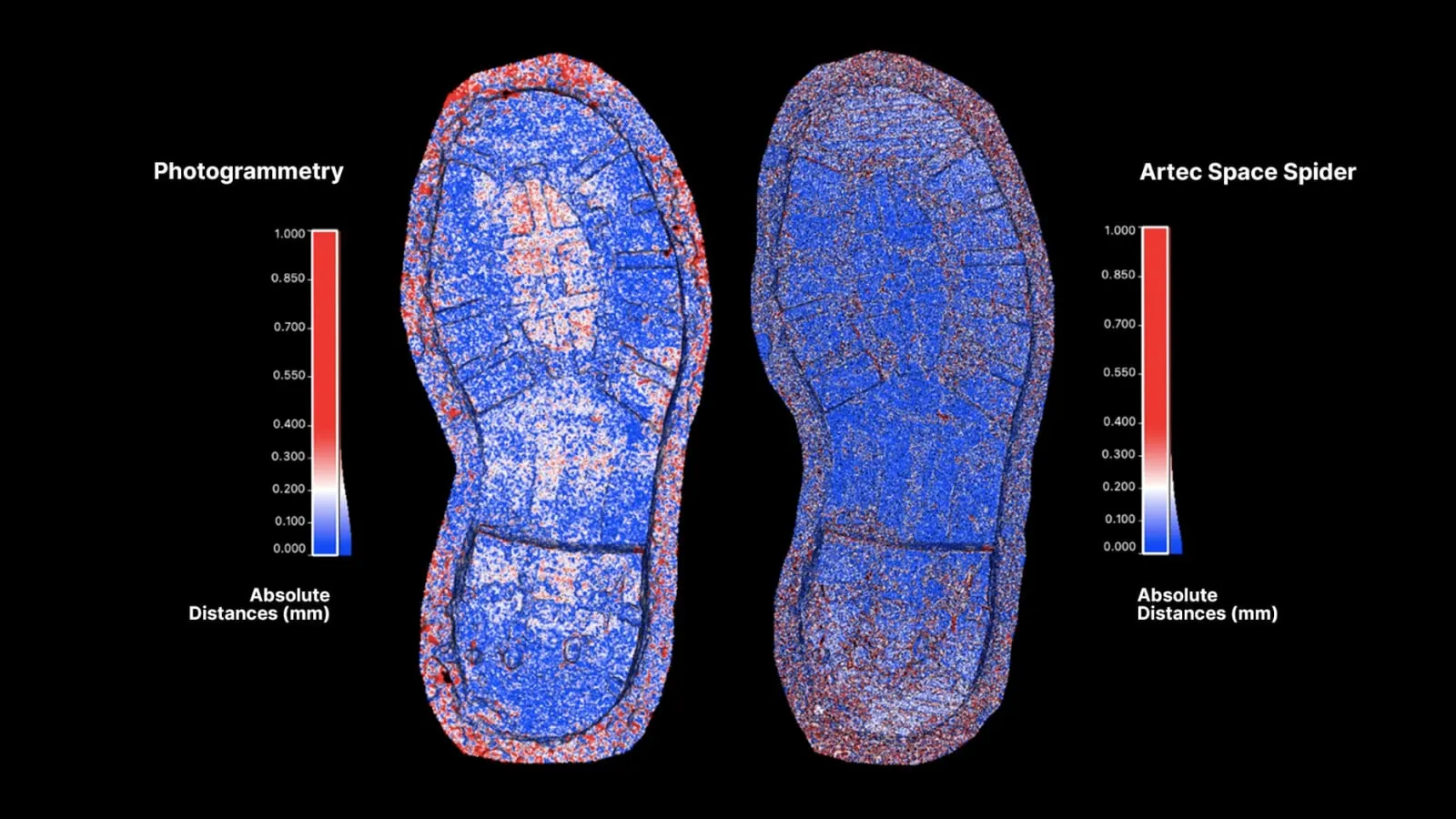

• Fotogrammetria: fatta bene, può eguagliare uno scanner sui piccoli reperti, ma richiede riferimenti di scala, buona luce ed elaborazione prima di sapere se ha funzionato; uno scanner fornisce un valore dichiarato e una conferma già sulla scena. Vedi scansione 3D o fotogrammetria.
• Calco: il gesso dentale fa presa in un'impronta di calzatura in circa 45-60 minuti, richiede 24-48 ore per indurire e distrugge un'impronta nel terreno; scansionare prima lascia la possibilità di eseguire il calco dopo. Vedi scansione 3D o calco.

Quanto è precisa la scansione 3D forense, e come si dimostra?

Le cifre del produttore sono misurate in condizioni definite. Ray II dichiara 1,9 mm a 10 metri, 2,9 mm a 20 e 5,3 mm a 40; i palmari dichiarano da 0,05 a 0,1 mm, valore che cresce con le dimensioni dell'oggetto. Micro II ha un certificato di precisione ISO 12836, e ogni Neo viene fornito con il proprio certificato.

Nel lavoro sui casi reali conta la precisione che puoi dimostrare: uno studio di validazione che misura riferimenti noti con il tuo scanner e il tuo flusso di lavoro, rispetto a criteri di accettazione che fissi tu, con una stima dell'incertezza di misura, e l'errore di registrazione annotato per ogni progetto. Un certificato del produttore è un punto di partenza per quello studio, non un sostituto. L'ammissione resta una decisione del tribunale; vedi prove da scansione 3D in aula.

Quanto costa uno scanner 3D forense?

È la classe di strumento a determinare gran parte del prezzo. Uno scanner 3D palmare o da tavolo professionale, del tipo usato su tracce, corpi e veicoli, costa circa 10.000-40.000 USD; uno scanner laser a lungo raggio su treppiede per scene intere costa circa 60.000-100.000 USD, a seconda della regione. Un'unità che acquista sia uno scanner per scene sia un palmare spende circa 100.000-140.000 USD in hardware.

Software di elaborazione, accessori, formazione ed estensione di garanzia si aggiungono. Artec Studio è venduto come abbonamento annuale o come licenza una tantum, e i pacchetti premium ne includono diversi anni insieme allo scanner. A fronte del costo ci sono il tempo risparmiato sulla scena e le misure che restano disponibili dopo il rilascio; che cosa determina il costo di uno scanner forense lo scompone voce per voce.
